Описание
микроскопа исследовательского биологического МБИ-3

I. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ

Микроскоп МБИ-3 представляет собой модель исследовательского биологического микроскопа и предназначается для работ в области медицины, биологии, бактериологии, ботаники и др.

Прилагаемый к микроскопу комплект объективов и окуляров обеспечивает возможность визуального наблюдения при увеличении микроскопа от 75x до 1350x.

Для наблюдения объектов в проходящем свете как при прямом, так и при косом освещении микроскоп снабжен специальным апланатичеcким конденсором прямого и косого освещения с апертурой 1,4 и 0,4.

Для визуального наблюдения микроскоп снабжается наклонной бинокулярной насадкой, имеющей увеличение 1,5х, а для фотографирования — прямым сменным тубусом.

Полный комплект микроскопа указан в свидетельстве на прибор.

2. ОПТИЧЕСКАЯ СИСТЕМА МИКРОСКОПА

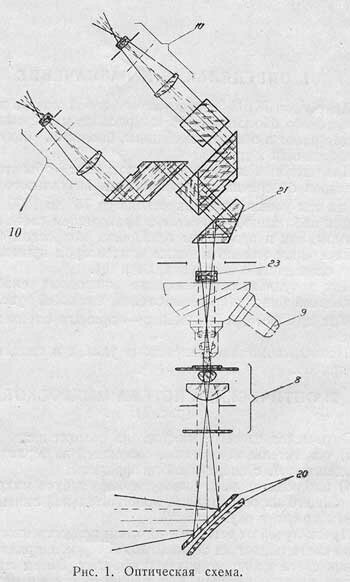

Оптическая система микроскопа состоит из:



Пучок лучей от естественного или искусственного источника света падает на зеркало 20, которое направляет этот пучок света на апертурную диафрагму. Затем лучи проходят через конденсор 8 и концентрированным пучком освещают объект. Конденсор 8 проектирует апертурную диафрагму в зрачок объектива 9, благодаря чему и осуществляется наиболее интенсивное и равномерное освещение объекта. За объективом 9 расположена дополнительная линза 23, которая переносит изображение в фокальную плоскость окуляров 10. Призма 21 изменяет ход лучей, направляя ось пучка под углом 45° к вертикали, а другая призма разделяет пучок на два пучка и направляет их в окуляры 10.

Оптическая схема и устройство бинокулярного наклонного тубуса приведены в описании АУ-12.

3. КОНСТРУКЦИЯ МИКРОСКОПА

Основные части микроскопа следующие: основание штатива — башмак 1, коробка с микромеханизмом 2, предметный столик 3, тубусодержатель 4, бинокулярная насадка 5, револьвер 6 на салазках, кронштейн 7 конденсора, апланатический конденсор 8 прямого и косого освещения, объективы 9 и окуляры 10.

Основание штатива — башмак представляет собой опору подковообразной формы с тремя опорными площадками снизу, что придает микроскопу устойчивое положение на столе.

Коробка микромеханизма представляет собой прямоугольный параллелепипед, привинченный винтами к башмаку. С одной стороны коробка микромеханизма несет направляющую для кронштейна конденсора, а с другой — направляющую для тубусодержателя. Внутри коробки находится микромеханизм для точной фокусировки микроскопа.

Микромеханизм представляет собой систему зубчатых колес и рычага, который приводится в действие вращением барашка 11. Один оборот барашка соответствует перемещению тубуса на 0,1 мм. Общая величина перемещения тубуса от упора до упора 2,2—2,4 мм. Крайние положения тубуса определяются рисками, нанесенными на коробке микромеханизма 2. Микромеханизм перемещает тубус вместе с механизмом грубой подачи. При вращении барашков грубой и тонкой подач по часовой стрелке (если смотреть на микроскоп справа) тубус микроскопа опускается, при вращении против часовой стрелки — поднимается.

Микроскоп снабжен вращающимся, центрирующимся столиком с устройством для крестообразного перемещения препарата. Столик укрепляется на специальном кронштейне; кронштейн в свою очередь закреплен на коробке микромеханизма. При вращении барашка 12 верхняя часть столика вместе с однокоординатным препаратоводителем перемещается в направлении, параллельном плоскости симметрии штатива. Однокоординатный препаратоводитель при вращении барашка 18 сообщает препарату поперечное движение. Отсчет передвижения препарата в обоих направлениях может производиться по шкалам и нониусам с точностью 0,1 мм. Верхняя часть предметного столика может вращаться, для чего необходимо освободить винт 22.

Тубусодержатель 4 (в виде дуги) в нижней своей части имеет направляющую и трибку с двумя барашками 14, которые служат для грубой подачи тубуса. Конструкция барашков позволяет регулировать легкость хода грубой подачи по желанию исследователя. В верхней части тубусодержателя закреплена головка 15 с клиновой направляющей, служащей для крепления револьвера, и со специальным посадочным гнездом для крепления сменных тубусов. Форма тубусодержателя позволяет ставить на столик микроскопа предметы больших размеров. Размеры направляющих грубой подачи тубусодержателя дают возможность перемещать тубус в пределах 50 мм.

Бинокулярная насадка вставляется в гнездо головки 15 и крепится в нем винтом 16. Насадку можно поворачивать вокруг вертикальной оси и устанавливать в любом положении, удобном для исследователя.

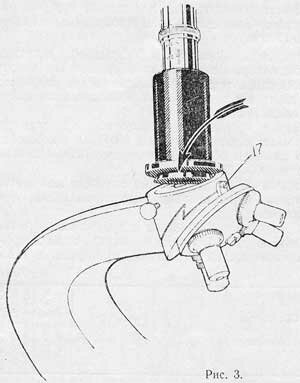

К микроскопу прилагается также вертикальная насадка с выдвижным тубусом (рис. 3), служащая для установки микрофотонасадки МФН-1, которая в комплект МБИ-3 не входит и приобретается отдельно.

Вертикальная насадка представляет собой патрубок, в нижней части которого находится фланец с кольцеобразной конической выточкой, служащей для закрепления тубуса в головке тубусодержателя. В верхнюю часть патрубка установлена выдвижная окулярная втулка со шкалой, при помощи которой выставляется механическая длина тубуса в соответствии с применяемым объективом.

Револьвер 6 служит для крепления объективов; на сферической чашке револьвера расположены четыре резьбовых отверстия, предназначенные для ввинчивания объективов. Правильное положение револьвера относительно оси тубуса фиксируется винтом 17 (рис. 3). Гайку и винт ни в коем случае нельзя отвинчивать, так как этим нарушается правильная центрировка револьвера. Чашка револьвера поворачивается вокруг оси так, что под ось тубуса микроскопа может быть подведено любое из четырех отверстий с ввернутым объективом.

Правильное центричное положение объективов обеспечивается фиксатором, расположенным внутри револьвера. Револьвер и его отверстия для объективов отцентрированы относительно оси тубуса с такой точностью, что при переходе от слабого объектива к более сильному точка препарата, установленная в центре поля зрения при слабом объективе, всегда остается в поле зрения более сильного объектива.

Кронштейн 7 конденсора расположен на направляющей коробки микромеханизма и при помощи трибки и рейки может перемещаться в пределах 20 мм. С правой стороны ось трибки кронштейна несет шайбу с двумя отверстиями. Поворачивая эту шайбу специальным ключом, можно отрегулировать легкость хода кронштейна так, чтобы он самопроизвольно не опускался и ход его был бы достаточно легким. Такая регулировка особенно важна при применении сравнительно тяжелого конденсора, так как этим удерживается кронштейн от самопроизвольного сползания. Кронштейн несет цилиндрическую пружинящую гильзу конденсора. Конденсор крепится в гильзе винтом, расположенным с передней стороны кольца кронштейна.

Конденсор косого освещения (см. описание ОИ-14) работает совместно с зеркалом, которое составлено из двух зеркал — плоского и вогнутого. Вогнутое зеркало применяется редко и, как правило, при работе без конденсора с объективами малых увеличений.

Подъем конденсора с кронштейном ограничен упором так, что в его крайнем верхнем положении, между плоскостью предметного столика и фронтальной линзой конденсора, остается зазор до 0,1 мм.



4. ОБЪЕКТИВЫ

К микроскопу прикладываются апохроматические объективы, рассчитанные для длины тубуса 160 мм и предназначенные для работы с покровным стеклом толщиною 0,17 мм.

Иммерсионный объектив 60х снабжен ирисовой диафрагмой, которая служит для изменения его апертуры при наблюдении в темном поле. Изменение апертуры объектива достигается вращением кольца с накаткой на корпусе объектива.

С целью сохранения дорогостоящего иммерсионного апохроматического объектива 90x1,30, в комплект объективов включен обычный иммерсионный ахроматический объектив 90x1,25.

Каждый объектив снабжен специальным футляром с завинчивающейся крышкой, предохраняющим объектив от запыления.

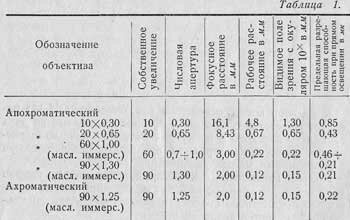

Собственное увеличение и апертура каждого объектива выгравированы на оправе объектива и на дне футляра. Характеристики объективов приведены в табл. 1.

5. ОКУЛЯРЫ

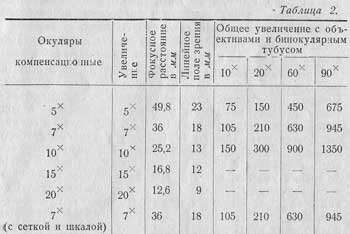

Характеристики компенсационных окуляров и даваемые ими совместно с объективами увеличения приведены в табл. 2.

Примечание. 15- и 20-кратные окуляры применяются только при фотографировании с прямым тубусом и насадной фотокамерой.

На оправе глазной линзы каждого окуляра награвировано его обозначение и увеличение.

6. ОСНОВНЫЕ ПРАВИЛА РАБОТЫ С МИКРОСКОПОМ

Для полного использования разрешающей способности микроскопа необходимо правильно осветить исследуемый объект. Объекты можно освещать естественным (дневным) или искусственным светом.

а) Настройка микроскопа при работе с естественным светом

При работе с естественным (дневным) светом необходимо микроскоп поставить так, чтобы зеркало было обращено к окну. Следует избегать такого положения, когда прямые лучи солнца, попадая в микроскоп и создавая сильное освещение, ослепляют наблюдателя.

Исследуемый препарат устанавливают на предметный столик микроскопа и прижимают к нему клеммами.

В револьвер ввертывают объективы, прилагаемые к микроскопу, а в бинокулярный тубус вставляют окуляры. Наблюдение объектов следует начинать со слабым объективом, поэтому поворотом револьвера включают в ход лучей микроскопа объектив 10x0,30. Наблюдая в окуляры, вращением барашка 14 (рис. 2) механизма грубого перемещения тубуса сфокусировать микроскоп на плоскость препарата и перемещением препарата ввести в поле зрения участок, который вызывает интерес исследователя. Поворотом зеркала (при одновременном наблюдении в окуляры микроскопа) выбрать такое его положение, при котором получается наиболее яркое освещение поля зрения микроскопа. После этого необходимо вынуть из бинокулярного тубуса микроскопа один из окуляров и посмотреть, равномерно ли освещена последняя поверхность линзы объектива; в противном случае поворотом зеркала следует добиться равномерного освещения. Затем, наблюдая в окуляры микроскопа и одновременно вращая барашек кремальеры конденсора, найти такое положение, при котором освещение получается наиболее ярким.

При работе с объективом 60x1,00 или 90x1,30 конденсор нужно ставить в верхнее положение до упора. Степень открытия апертурной диафрагмы конденсора подбирают опытным путем до получения изображения объекта наиболее четкого и контрастного.

В случае необходимости исследования объекта при большом увеличении нужно сначала установить объект в центре поля зрения микроскопа со слабым объективом, а затем повернуть револьвер, ввести в ход лучей микроскопа объектив большего увеличения (вплоть до 90x1,30) и сфокусировать тубус микроскопа на объект. Фокусировку тубуса с объективом 90x1,30 необходимо производить очень осторожно; ни в коем случае нельзя допускать соприкосновения объектива с препаратом, так как это повлечет за собой поломку препарата или объектива.

При сильных объективах фокусировку необходимо производить следующим образом:

При пользовании иммерсионными объективами необходимо перед работой нанести по капле иммерсионного масла на фронтальные линзы конденсора и объектива.

После работы иммерсионное масло с объектива, конденсора и препарата удаляют ваткой, а поверхности их тщательно промывают ксилолом или чистым бензином.

б) Настройка микроскопа при работе с искусственным светом

Для освещения объектов искусственным светом рекомендуется применять специальный осветитель ОИ-19.

Осветитель ОИ-19 устанавливают перед микроскопом с помощью соединительной планки, чем обеспечивается нормальное расстояние осветителя от зеркала микроскопа. На два шипа одного конца соединительной планки устанавливают основание штатива микроскопа, а на другой конец планки — штатив осветителя.

Осветитель ОИ-19 включают в сеть 110—127 или 220 в через прилагаемый к прибору трансформатор ТР-10.

Корпус осветителя поворачивают на оси колонки и устанавливают так, чтобы световой поток был направлен на зеркало микроскопа. Затем, перемещая патрон лампочки вдоль оси, добиться получения изображения нитей лампочки на закрытой апертурной диафрагме конденсора, причем изображение нитей лампы должно быть центрично относительно центра ирисовой диафрагмы. На предметный столик микроскопа поместить исследуемый объект.

Зеркало повернуть так, чтобы лучи света осветили объект; наблюдая в окуляры, сфокусировать тубус микроскопа на объект. Затем диафрагму конденсора открыть полностью, а диафрагму осветителя ОИ-19 закрыть. Наблюдая в окуляры (не изменяя при этом положения тубуса микроскопа), перемещением конденсора вверх и вниз добиться резкого изображения диафрагмы осветителя в поле зрения микроскопа. Поворотом зеркала привести центр изображения диафрагмы осветителя в центр поля зрения микроскопа, открыв диафрагму при этом до такой степени, чтобы ее изображение было немного больше поля зрения окуляра. После того, как будет подобрано отверстие апертурной диафрагмы конденсора, можно приступить к исследованию объекта.

Примечание. Осветитель ОИ-19 в комплект микроскопа не входит и приобретается отдельно.

7. РАБОТА С ЦЕНТРИРОВОЧНОЙ ПЛАСТИНКОЙ

Прикладываемая к прибору центрировочная пластинка служит для быстрого совмещения оси вращения столика с осью тубуса. На ярлыке пластинки записаны координаты положения центра перекрестия по отсчетам: с одной стороны — шкалы столика, с другой — шкалы препаратоводителя. Центрировочную пластинку следует установить на предметном столике между лапками препаратоводителя так, чтобы ярлык пластинки расположился около поворотной лапки препаратоводителя. При таком положении необходимо, чтобы риска на другой лапке была строго установлена на совмещение с риской шкалы. Вращая барашки 12 и 18, установить отсчеты по шкалам, согласно указанным координатам на ярлыке пластинки. Затем центрировочными винтами 19 столика привести центр перекрестия в центр поля зрения окуляра. На этом заканчивается совмещение оси вращения столика с осью тубуса.

В том случае, когда потребитель имеет какой-либо окуляр с перекрестием, достаточно установить указанные на ярлыке отсчеты и центрировкой столика совместить центр перекрестия пластинки с центром перекрестия окуляра. Этой операцией достигается увязка координат столика и препаратоводителя с осью вращения столика при ее совмещении с визирной осью микроскопа. Данное положение столика является исходным; при дальнейшей работе центрировочными винтами 19 пользоваться нельзя, так как этим будет нарушено исходное положение столика. Для перемещения препарата нужно пользоваться только винтами 12 и 18.

В том случае, когда надо зафиксировать интересующее место объекта для его вторичного легкого нахождения, на предметном стекле препарата необходимо записать координаты, согласно отсчетам по шкалам препаратоводителя. Прп такой фиксации координат на предметном стекле препарата всегда возможно быстрое введение в поле зрения того участка объекта, который вызывает интерес. Для нахождения интересующего места объекта необходимо сделать следующее:

8. ПРАВИЛА ПО УХОДУ ЗА МИКРОСКОПОМ

Микроскоп отправляется с завода тщательно проверенным, а потому может безотказно работать долгое время, но для этого необходимо содержать его всегда,в чистоте и предохранять от механических повреждений. Заводская упаковка обеспечивает сохранность микроскопа при его перевозке: через дно футляра, при помощи винта, микроскоп скреплен с футляром, а на ножке микроскопа, под тубусодержателем, помещена предохранительная деревянная колодка для выключения микромеханизма.

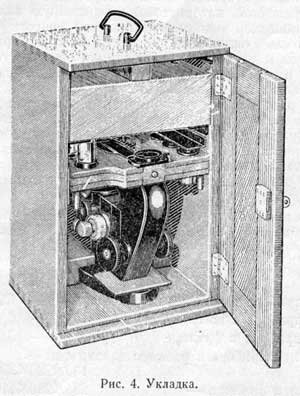

На рис. 4 показано положение микроскопа и всех его принадлежностей в футляре.

В нерабочее время микроскоп следует убирать в футляр или накрывать стеклянным колпаком.

Если на микроскопе появилась пыль, то ее следует сначала смахнуть мягкой чистой кистью, а затем вытереть прибор мягкой, чистой тряпкой.

Для сохранения внешнего вида микроскопа необходимо периодически, после тщательного удаления пыли, протирать его мягкой тряпочкой, пропитанной бескислотным вазелином, а потом обтирать сухой мягкой чистой тряпкой.

Микроскоп отправляется с завода надлежаще смазанным особой смазкой. Если смазка в направляющих грубого движения микроскопа и его осветительного устройства или подвижной части столика сильно загрязнится и загустеет, то, смыв ее ксилолом или бензином и обтерев трущиеся поверхности чистой тряпкой, следует вновь слегка смазать направляющие бескислотным вазелином или специальной смазкой.

Особое внимание следует обращать на чистоту оптических деталей микроскопа и, главным образом, на объективы.

Чтобы предохранить призму от оседания пыли на ее поверхности, надо всегда оставлять окуляры в тубусе микроскопа или надевать колпачки на тубус.

Запрещается касаться пальцами поверхностей линз. Пыль с внешних поверхностей линз первоначально удаляют мягкой кисточкой, хорошо промытой в эфире. Если же поверхность линзы все еще остается недостаточно чистой, то ее следует слегка протереть мягкой, много раз стиранной, полотняной или лучше батистовой тряпочкой, слегка смоченной бензином или наркозным эфиром, или ксилолом. Гораздо труднее удалить пыль с глубоко сидящей в оправе последней линзы объектива: в этом случае поверхность линзы протирается очень осторожно чистой батистовой тряпочкой, навернутой на деревянную палочку и слегка смоченной чистым бензином или эфиром.

Если пыль окажется на внутренних поверхностях объективов и окуляров, то для чистки рекомендуем отослать их в специальную мастерскую. Развинчивать и разбирать объективы самим нельзя.

После работы иммерсионное масло с объектива должно быть удалено; для этой цели употребляют чистые батистовые тряпочки. Сначала снимают масло сухой тряпочкой и окончательно тряпочкой, смоченной бензином или наркозным эфиром, или ксилолом.

Таким же образом удаляется иммерсионное масло с конденсора и препарата.

Примечание. Недопустимо использование взамен иммерсионного масла суррогатов (касторки, минерального масла и т.п.).

9. ВЕС И ГАБАРИТЫ

Вес прибора в рабочем положении — 5,9 кг.

Вес прибора с комплектом — 6,4 кг.

Вес прибора в футляре — 10,2 кг.

Габариты прибора в рабочем положении — 130x220x350 мм.

Габариты футляра — 235x280x440 мм.
