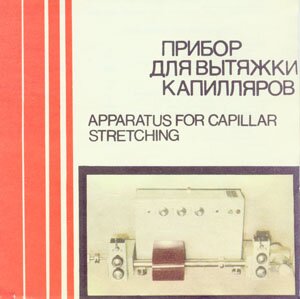

ПРИБОР ДЛЯ ВЫТЯЖКИ КАПИЛЛЯРОВ
АКАДЕМИЯ НАУК СССР. НАУЧНО-ТЕХНИЧЕСКОЕ ОБЪЕДИНЕНИЕ
Прибор для вытяжки капилляров предназначен для изготовления стеклянных капилляров, применяемых в лабораторных условиях при изготовлении микроинструментов, необходимых для проведения микрохирургических и микроэлектродных исследований.
Прибор позволяет:
- закреплять и разогревать заготовку;
- проводить полуавтоматическую вытяжку стеклянного капилляра из разогретой заготовки.
Вертикальное направление вытяжки обеспечивает высокую степень цилиндричности изготовляемых капилляров. Отсекание изготовленного капилляра происходит автоматически.
Скорости подачи заготовки в зону нагрева и вытягивания капилляра устанавливаются экспериментально в зависимости от требуемого диаметра капилляра, марки стекла, диаметра заготовки и температуры в зоне нагрева.
Прибор предназначен для эксплуатации в сухих вентилируемых лабораторных помещениях, температура в которых должна быть в пределах от 10 до 35°С, относительная влажность — до 80% и относительное давление от 96 до 104 кПа.
Место эксплуатации прибора не должно быть подвержено механическим вибрациям.
Прибор закрепляется на стене и имеет сборник капилляров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наружный диаметр заготовок, мм: минимальный — 6, максимальный — 20
Длина заготовки и вытянутого капилляра, мм, — не более 1000
Диаметр изготовленного капилляра, мм: минимальный 0,1; максимальный 3
Отклонение от установленного диаметра капилляра на 1 м длины — не более 5%
Максимальная температура печи — 1000 °С
Максимальная потребляемая мощность, В.А 500
Электропитание: напряжение — 220±4,4 В; частота — 50±1 Гц;
Габаритные размеры, мм 305 X 265 X 640
Масса, кг 15
Смотри также — микроинструменты, микроманипуляции.
APPARATUS FOR CAPILLAR STRETCHING
THE USSR ACADEMY OF SCIENCES. THE SCIENCE AND TECHNOLOGY CORPORATION
The apparatus for capillar stretching is designed for stretching capillars used in laboratory situations for making microinstruments required for performing the microsurgical and microelectrode studies.
The apparatus allows:
- to fix and warm up the blank;
- to perform semiautomatic stretching of a glass capillar out of a heated blank.
The vertical direction of stretching provides a high degree of cylindricity of a ready capillar. Cutting the ready capillar is performed automatically.
Rate of blank feeding in a heating zone and rate of capillar stretching are determined experimentally depending on required capillar diameter, glass grade, blank size and heating zone temperature.
The apparatus is designed for operation in dry ventilated laboratories at the temperature from 10 to 35°C, relative humidity up to 80% and relative pressure from 96 to 104 kPa.
Room for apparatus operation is not to be exposed to mechanical vibrations.
The apparatus is mounted on the wall and provided with a capillar collector.
SPECIFICATIONS
Outer diameter of blanks, mm: minimum 6; maximum 20.
Length of a blank and a stretched capillar, mm, — not more 1000
Diameter of a ready capillar, mm: minimum 0,1 maximum 3
Deviation from the set capillar diameter for 1 m length, not more 5%
Maximum oven temperature, °C 1000
Maximum power consumption, VA 500
Power supply: voltage, V 220±4,4 frequency, Hz 50± 1
Overall dimensions, mm 305 x 265 x 640
Mass, kg 15
Look also — microinstruments, micromanipulations.
