Комплект микроманипуляторов КМ-2
Устройство поршневое для микроинъекции
НТО Экспериментальный завод научного приборостроения
Паспорт П52.954.076 ПС
Черноголовка, 1981г.
1. Назначение
1.1. Устройство поршневое для микроинъекции (далее по тексту - устройство) предназначено для подачи давления воздуха при введении микроколичеств жидкости в различные биологические объекты при визуальном контроле под микроскопом.
1.2. Устройство рассчитано на эксплуатацию в нормальных климатических условиях:
температура окружающего воздуха в пределах от 288 до 308 K;
относительная влажность воздуха до 80%;
атмосферное давление(100 ±4)кПа.
2. Технические данные
2.1. Устройство должно обеспечивать давление воздуха на выходе не менее 0,08 МПа (0,8 кгс/см2); сброс давления на выходе (связь с атмосферой), что обеспечивает выдавливание микродозы водных растворов инъецируемых веществ в пределах от 10-5 до 10-10 ml из микропипетки с диаметром кончика от 1 мкм до 0,2 мкм.
2.2. Диаметр микропипетки, устанавливаемой в держателе, от 1,2 до 1,5 мм.
3. Комплект поставки
В комплект поставки устройства входят изделия и эксплуатационные документы, перечисленные в табл.1:
1. П52.954.078 Пневмопривод - 1
2. П54.118.024 Держатель микроинструмента - 2
3. П52.954.076 ПС Паспорт - 1
4. П58.223.528 Втулка - 6
4. Устройство и принцип работы
Устройство содержит пневмопривод (П52.954.078) и держатель микроинструмента (П54.118.024).

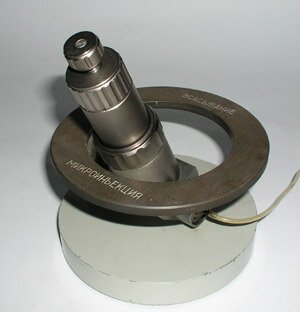

Пневмопривод представляет собой комбинацию насоса и двухходового крана (см. рисунок)
Корпус 1 пневмопривода имеет возможность отклоняться от вертикали в ту или другую сторону на некоторый угол. При этих крайних положениях полость 2 цилиндра-насоса посредством двух каналов 3, просверленных в конической части крана, попеременно сообщается с внешней атмосферой и рабочей камерой, что позволяет перемещением поршня через одно отверстие насосать воздух, а через другое подать его посредством трубки 4 в рабочую камеру держателя микроинструмента.
Можно осуществлять быстрое перемещение штока 5 посредством поворота промежуточной втулки 6 (имеющей резьбу с большим шагом) или прецизионное перемещение того же штока посредством вращения самого штока 5, имеющего резьбу с малым шагом, ручкой 7.
5. Порядок работы
Установить держатель микроинструмента на манипулятор (в комплект не входит). Соединить штуцер пневмопривода со штуцером держателя микроинструмента.
Корпус 1 вывести в положение ВСАСЫВАНИЕ, вращением резьбовой втулки 6 и ручки 7 поднять шток 5 с поршнем в крайнее верхнее положение. Внутренняя полость 2 при этом связана с атмосферой.
Затем вывести корпус 1 в положение МИКРОИНЪЕКЦИЯ, при этом полость 2 будет связана с микропипеткой.
Введя с помощью манипулятора кончик микропипетки в микрообъект; можно производить микроинъекцию путем создании рабочего давления в микропипетке при перемещении поршня посредством быстрого вращения промежуточной втулки 6.
Выдавливание заданной дозы 10-5 до 10-10 мл происходит за счет медленного перемещения поршня путем вращения ручки 7.
При микровсасывании последовательность операций сохраняется (исходное положение поршня при этом крайнее нижнее). Расчет величины дозы при инъецировании водных растворов производится по формуле: V = πR2l, где: R - внутренний радиус цилиндрической части кончика микропипетки; l - длина перемещения мениска.
6. Характерные неисправности и методы их устранения
Наиболее часто возникающие неисправности и методы их устранения указаны в табл. 2.
Неисправность | Вероятная причина неисправности | Метод устранения неисправностей
1. При вращении ручек 6, 7 давление на выходе быстро падает. | Повредилось резиновое кольцо поршня. Ослабло натяжение в конусной паре крана. Неплотно посажена трубка 4 на штуцерах. | Заменить кольцо. Подтянуть гайку конусной поры. Натянуть трубку 4 на штуцерах.
2. При вращении ручек 6, 7 ощущается тугой ход поршня (особенно после длительного хранения устройства). | Загустела смазка в паре поршень - цилиндр. | Сменить смазку.
7. Порядок хранения
7.1. Хранить устройство разрешается в закрытых отапливаемых помещениях при температуре окружающего воздуха от 288 до 308 K, относительной влажности до 85% и при отсутствии в воздухе кислотных и других агрессивных примесей.
8. Свидетельство о приемке
Устройство заводской № 179 соответствует техническим условиям П52.954.076 ТУ и признано годным для эксплуатации.
9. Гарантийное обязательство
Изготовитель гарантирует нормальную работу микроинъектора пневматического в течение 12 месяцев со дня получения его заказчиком при соблюдении им условий эксплуатации и правил хранения, установленных П52.954.076 ТУ. Изготовитель в течение гарантийного срока обязуется безвозмездно устранять выявленные дефекты, если необходимость устранения дефектов возникла не по вине заказчика.
